案例展示
蔡司三坐标 工业CT 显微镜应用案例

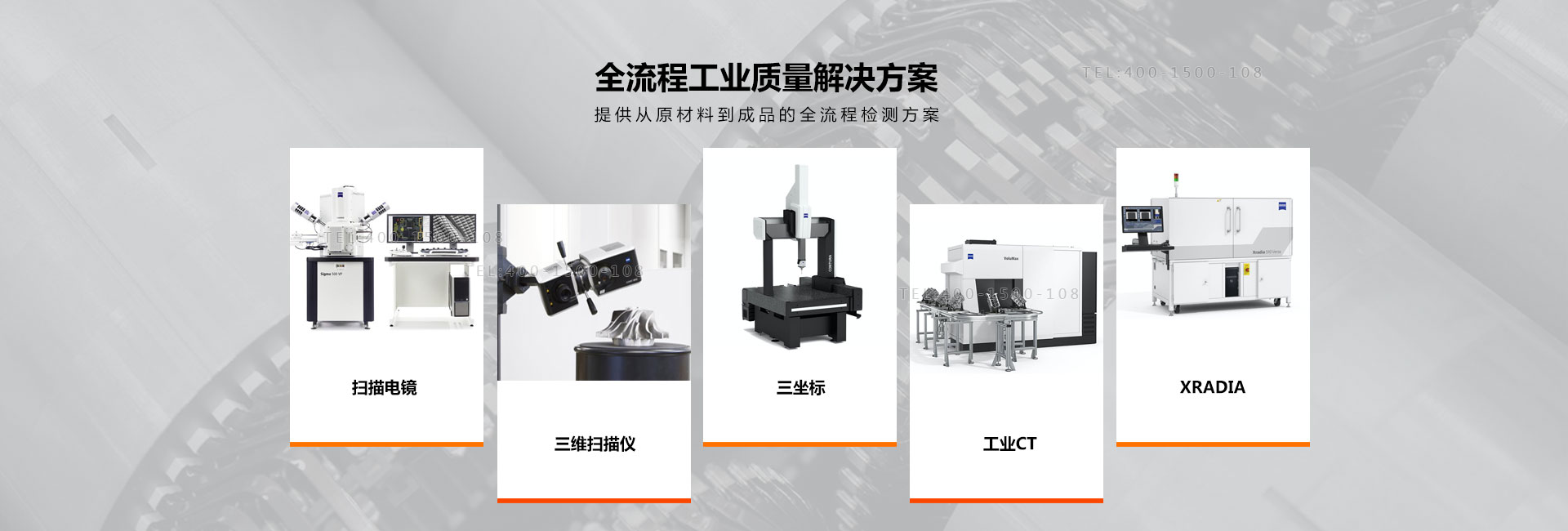

全流程工业质量检测方案
从材料检测到三维建模,从内外部尺寸测量到断层扫描缺陷检测
扫描电子显微镜
01

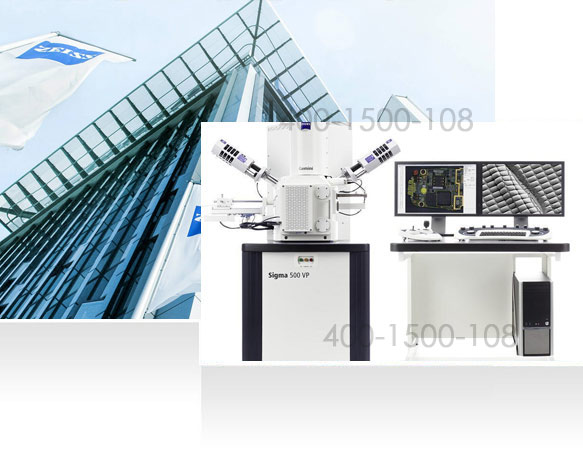

蔡司电子显微镜原材料分析
从蔡司共聚焦显微镜,数码显微镜等光学显微镜
到钨灯丝扫描电镜,场发射扫描电镜
再到聚焦离子束扫描电子显微镜全材料分析

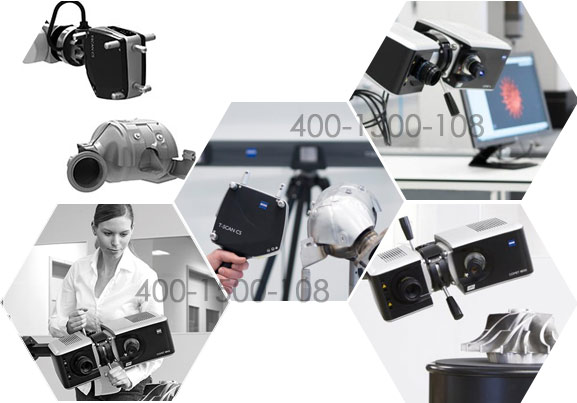

三维扫描仪
02
蔡司3D扫描仪 三维扫描建模
便携式三维扫描仪让您轻松扫描建模,3D成像
为您逆向生产提供很大的便捷

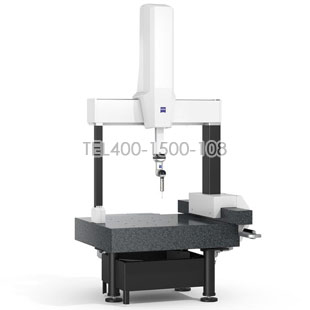

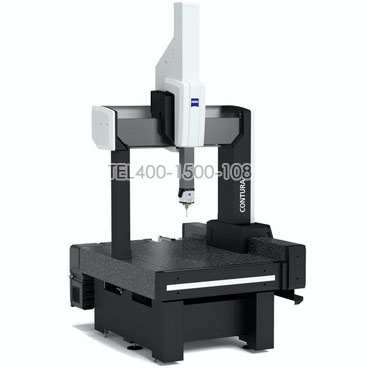

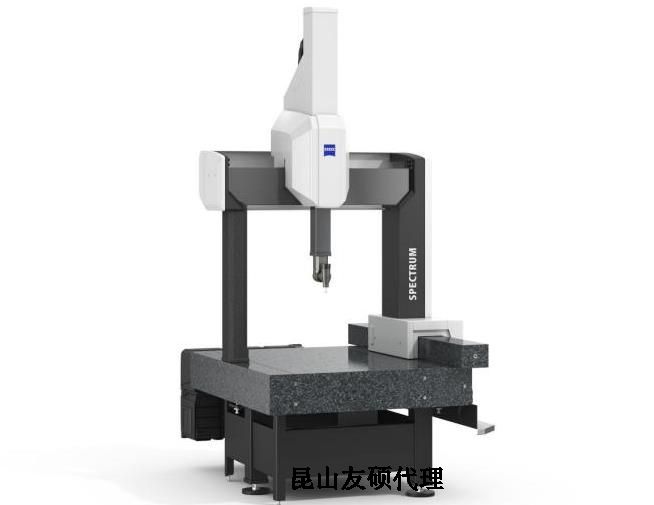

三坐标测量机
03

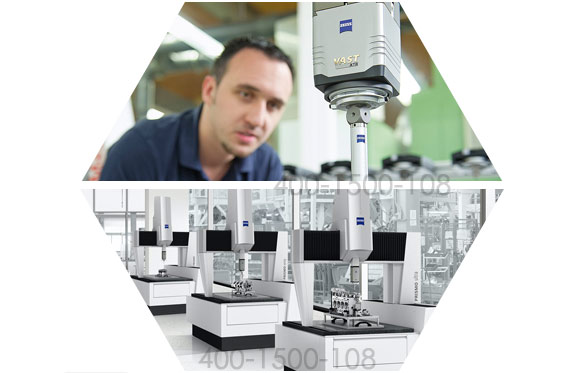

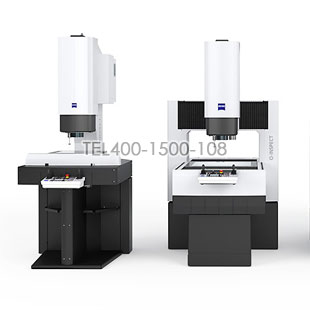

蔡司三坐标测量机 外部尺寸精密测量
接触式扫描测头数据更精准,速度更快
精度高达0.3μ,玻璃陶瓷光栅尺稳定性好
工业CT无损检测
04

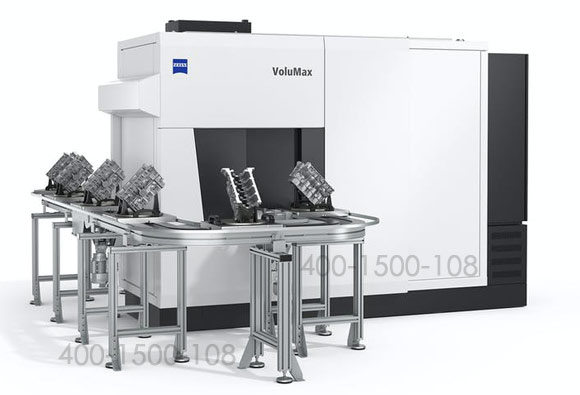

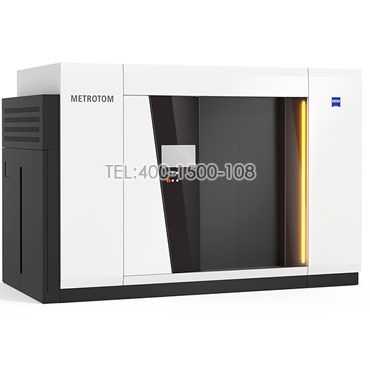

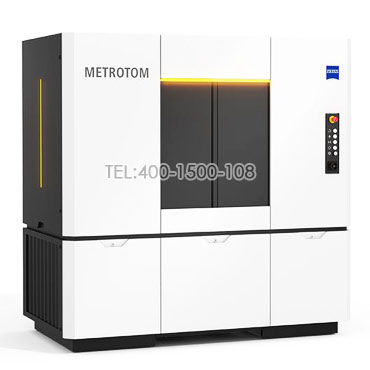

蔡司工业CT 无损断层扫描
内部尺寸测量、孔隙率和裂纹缺陷检测
3D断层扫描,立体成像。在线CT可做到每样检测。
新闻动态
传递前沿资讯 掌握行业动态
公司新闻 /
更多+
  •    通过分析叶轮的铸造工艺及工艺缺陷特征,结合现有成熟无损检测手段的技术特点和叶轮的检测厚度范围,确认上述叶轮厚大区域内部缺陷的检测,宜采用高能X射线工业计算机断层扫描(CT)检测技术来实施。   蔡司工业CT能在不破坏被测物体的情况下,以二维断层图像或三维立体图像的形式,清晰、准确、直观地展示被检测物体的内部结构、组成、材料及缺损状况等。与数字射线、X射线照相等射线检测方式不同,工【详细】

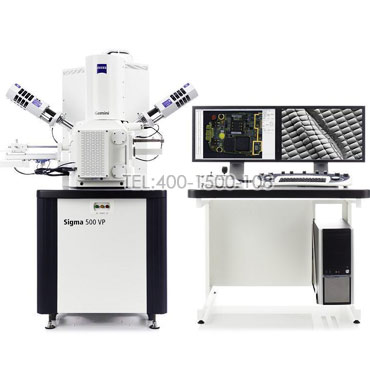

  •    蔡司全新场发射扫描电镜Sigma系列亮点   高分辨   GEMINI电子光学技术再度升级,分辨率进一步提升,低电压效果更加优秀,让您的高分辨成像工作更加得心应手。   蔡司场发射扫描电镜sigma   低电压高分辨成像结果(Al2O3颗粒,1kV)   蔡司扫描电镜图片   低电压高分辨成像结果(氧化锆&氧化铁复合材料,1kV)   全分析   可【详细】

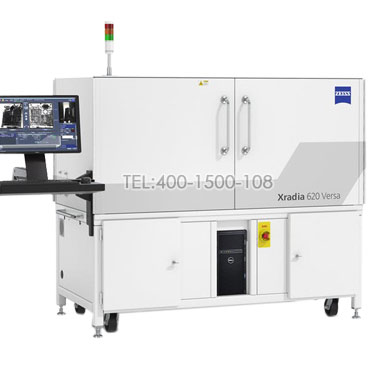

  •    目前市场上量产的GaN功率器件,有两种主流的技术路径,即耗尽型GaN (Depletion-Mode, D-mode),和增强型GaN (Enhancement-Mode, E-mode)。有别于此,我们将利用蔡司全系列显微系统完整的工作流对采用上述两种主流技术路线的GaN器件进行拆解和显微分析,以期获得直观的对比信息,以及相应的工艺特点。   蔡司X射线显微镜揭露芯片内部引【详细】
  •    蔡司工业CT成像技术对高铁齿轮箱体内部缺陷检测:夹杂缺陷的检测与研究   目前,高铁齿轮箱体材料多为铸件,铸件中存在各种尺度和维数的缺陷,在服役过程中,微结构形态、缺陷分布和形貌、界面特性、孔隙率等都极大地影响着材料宏观整体韧性、强度、硬度等力学性能。铸件缺陷主要以夹杂缺陷为主,具有复杂性,一般无损检测方法不能对其进行直观、高效地检测,而工业CT成像技术可以清晰地检测出铸件夹杂缺【详细】
  •    蔡司扫描电镜驻场考古研究,担当探访古文明使者   自从加入三星堆考古大家庭以来,蔡司君已经从一名“见习生”,逐渐成长为可以全面帮助馆员们进行学术研究的有力助手。   蔡司钨灯丝扫描电镜(点击查看)的“上岗”之初,郭建波、肖庆和同事们主要用它来观察青铜器的组织结构、分析成分组成;另外,还会用它来观察三星堆祭祀坑里出土的象牙材质,并与新鲜象牙做孔隙变化等方面的对比。   【详细】
  •    扫描电子显微镜的验收分辨率   以上介绍的都是理论上的分辨率,但是电镜的分辨能力最终要通过实验进行检验,于是任何电镜都有一个指标分辨率来表明电镜的性能水平,而所谓的验收分辨率一般都要不差于指标分辨率。 蔡司扫描电镜   不过电镜验收和平时实验观察不同,拍摄验收指标需要在比较苛刻的条件下进行。不仅要有达标的环境条件,不能有电磁场、振动干扰,也必须是特定的碳衬底金颗粒样品。 【详细】

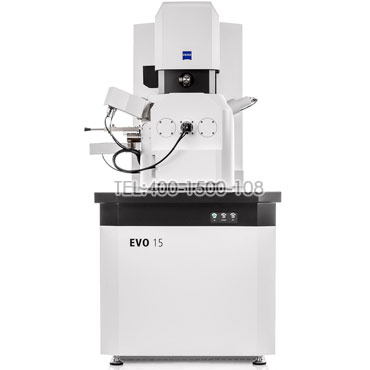

  •    蔡司 SmartEDX用于常规SEM扫描电镜显微分析应用的一体化EDS解决方案   如果单采用SEM成像技术无法全面了解部件或样品,研究人员就会借助能谱仪(EDS)来采集元素化学成份的空间分布信息。   1. 针对常规显微分析应用进行了优化   SEM和EDS的搭配使用必须经过谨慎细致的考量。EVO上的SmartEDX非常适用于常规显微分析应用,尤其对于数据重复性要求高的【详细】
  •    激光共聚焦显微镜、扫描电镜、X射线显微镜是二维和三维显微结构表征领域非常重要的工具,过去受实验手段的限制,这些表征往往只能在固态样品上进行。     随着电池、催化、化学、海洋、腐蚀、生物材料、环境、地质油气等领域研究的不断深入,和一些交叉学科的日益兴起,气-液-固多相系统的显微结构研究,特别是可以直接对变化过程进行实时表征的原位研究,受到了越来越多的关注。   为【详细】
  •    半个多世纪以来半导体工艺随着摩尔定律不断演进到了4nm制程,先进封装作为使芯片性能继续提升的另一道路,吸引了国内市场的越来越多的关注和投资。   为缩短下一代封装技术的开发周期,封装结构内部的失效分析和缺陷表征已成为行业关注的重点。   新型封装技术中关键结构的尺寸逐渐缩小,密度变高,芯片3D堆叠的层数增多,集成度也越来越高。这些因素使缺陷表征和失效分析的难度更大,周期更长。 【详细】
  •    分辨率是SEM扫描电镜*基本的性能判断指标,首先我们要弄清扫描电镜分辨率的一些细节问题。   通常有关分辨率的问题,都会遵循瑞利判据。即一个光点按照衍射理论会是一个衍射斑,两个光点逐步靠近时,对应的衍射斑也从分离趋于重合。当两个衍射斑的半高宽重叠,则认为不可区分了。此时两个衍射斑之间的距离即为分辨率。 蔡司扫描电镜以分辨率高著称   但一般单帧图像的仪器才完全符合此规律,【详细】
常见问题 /
更多+
关于蔡司
ABOUT ZEISS

  蔡司工业测量是三坐标测量机生产商,是三坐标测量技术的奠基者,致力于为工业制造领域及测量实验室的多维测量需要提供精良的测量解决方案。产品包含了通用的桥式测量机、悬臂式测量机、在线测量机,以及测量前沿技术的多功能工业CT测量机、扫描电子显微镜和共聚焦显微镜等。蔡司不仅在测量技术的科研上取得了瞩目的成就,其所有的主要部件,如控制柜、软件、传感器、探针等均为蔡司研发生产,确保了产品高品质和高性能的传承。

  蔡司工业测量集团拥有34000多名员工,业务遍及全球近50个国家和地区,拥有约30个生产工厂、60家销售和服务公司以及27个研发基地。蔡司于1846年在德国耶拿成立,总部位于德国奥伯科亨市。主要在汽车模具及零配件,各种模具五金塑胶件和框架等领域提供尺寸测量、比对、逆向、三维激光扫描等解决方案。目前拥有全世界三分之一的市场占有率。

  蔡司工业测量技术部是生产和供应多维测量实验室、数控三坐标测量机和完善解决方案的创导者。
