蔡司三坐标基础知识之基准的建立

　　1.1 基本坐标系

　　基准不仅指基本坐标系，也包含评价特性时基准选择和填入顺序，设置不一致，测量结果也是大相径庭。关于基本坐标系的建立注意事项，标准方法建立基本坐标系已经阐明，这里不作赘述。需要额外注意的是，在使用“构造”建立空转和面转时，考虑清晰其到底有无明确的法向。

　　1.2 基准系统

　　基准系统之前的技术文章中有所提到，此篇我们来概括一下设置方法。

　　1.2.1 基准系统的填入方法

　　分为元素填入和附加坐标系填入。若是元素填入，即是使用A、B、C元素建立一个附加坐标系，再去评价被测。所以ABC的不同填入顺序，输出的基准系统是不同的，我们以位置度举例：

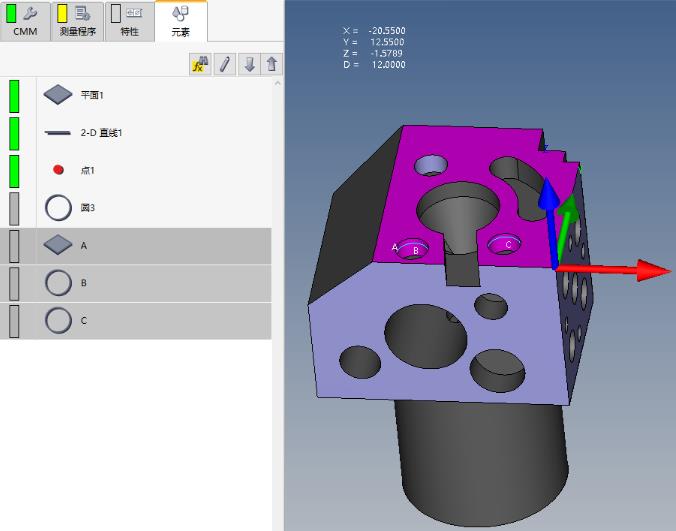

　　圆3是被测圆，A是上端面，左圆B，右圆C。

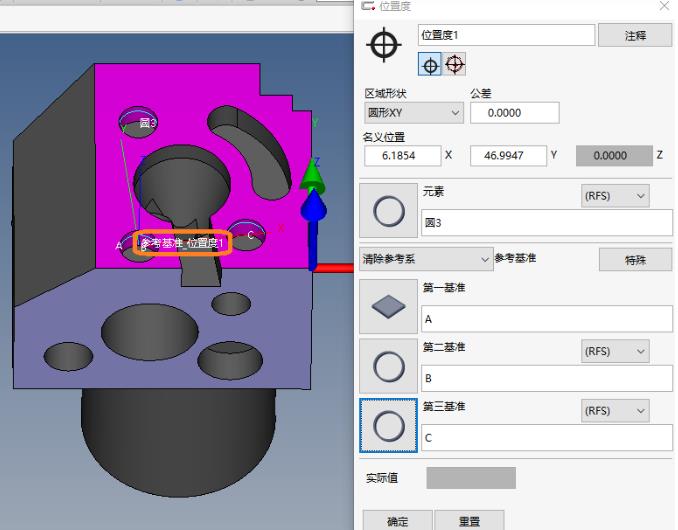

　　当我们以A、B、C顺序填入时，注意橙色框内形成的参考基准系。明显就是ABC一面两圆建立的附加坐标系对么?

　　当我们按照A、C、B顺序填入后，请您观察下参考基准系的变化?

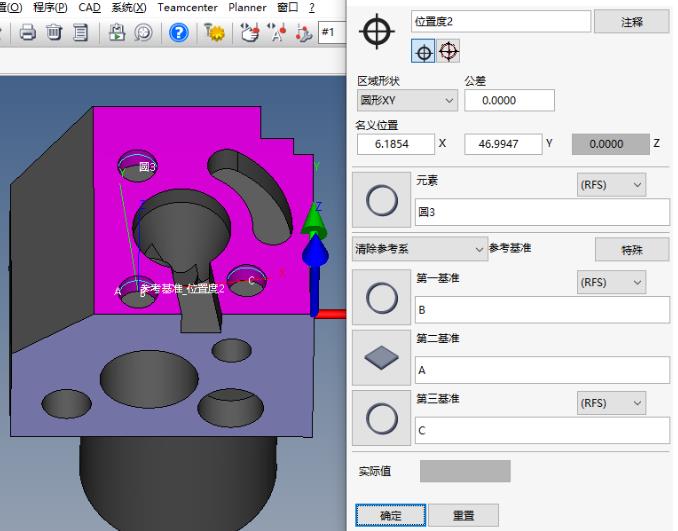

　　请问这两种填入顺序产生的基准系统一样吗?当然不一样。甚至于我还可以填B、A、C!!!

　　总结：ABC元素填入顺序正确否，取决于所形成的基准系统符不符合图纸标注;并不一定按照图纸上的A、B、C顺序来进行设置。

　　1.2.2 元素的评价方法设置

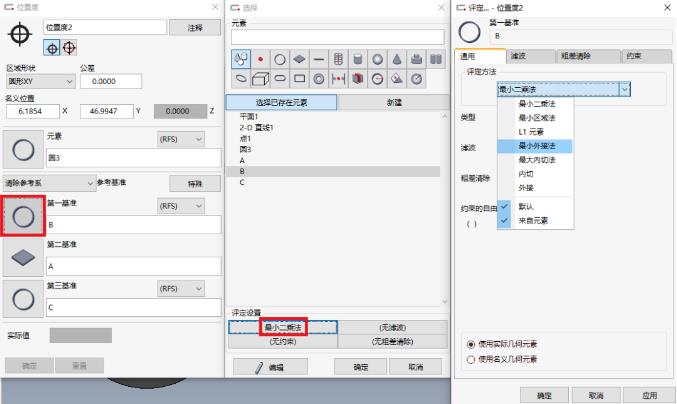

　　被测和基准都是可以更改其评价方法的，只要打开填入框即可。

　　评价方法不一样，那么实测值当然不一样喽!

　　1.2.3 基准元素不稳定

　　这一般是由于所测元素过小或者过短，导致实测值不稳定，进而影响特性评定，不要犯小基准大被测的老毛病;不要犯什么直径为0的圆柱，或者长度为0的圆锥的错误。
