蔡司X射线显微镜Versa系列VC均热板质量检测

　　每一寸散热，都要精准高效

　　守护体验上限

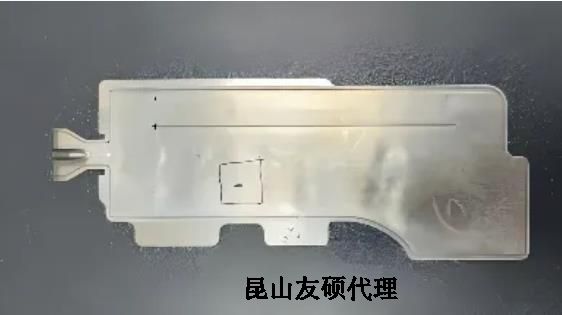

　　▲ 均热板样件

　　VC均热板的散热性能，直接决定折叠屏的高性能体验上限，也是提升产品力的关键，确保散热稳定高效。

　　核心质量挑战

　　在设计和生产制造过程中需要关注铜柱的直径与高度，毛细结构的厚度与孔径，凹陷/鼓包等缺陷检查以确保VC均热板的质量。

　　VC均热板的核心内部结构，铜柱与毛细结构的尺寸设计是在多重矛盾中寻求平衡的艺术。铜柱首要保证结构强度，但其尺寸过大会严重阻碍蒸汽扩散与冷凝液回流，增加流阻，因此现代设计趋向于采用阵列式微铜柱，在确保抗塌陷能力的同时最小化对相变流传热的干扰。毛细结构是液体回流的驱动力，其尺寸直接影响性能极限：厚度与孔径过小虽能产生强毛细力，但会导致液体流动阻力激增且热阻变大;厚度与孔径过大则会使毛细力不足，极易引发蒸发端干涸。最优设计在于为毛细结构选择最佳厚度与孔径范围，以最大化其综合性能系数(即平衡毛细力与渗透率)。

　　蔡司解决方案

　　ZEISS VersaXRM 蔡司X射线显微镜

　　采用无损三维成像技术，为VC均热板的内部结构表征与缺陷分析提供了完整解决方案。该系统凭借其卓越的多尺度成像能力，可在低倍模式下快速定位内部整体结构，并无缝切换至高倍模式，对毛细结构、铜柱及凹陷等微观特征进行高分辨率三维解析。结合专用的三维可视化与分析软件，用户可对样品进行任意角度的虚拟剖切与立体渲染，生成高质量的三维彩色模型，从而精确揭示内部结构的空间关系与缺陷分布，为产品工艺优化与可靠性评估提供关键的洞见和数据支撑。

　　▲蔡司Versa系列高分辨X射线显微镜

　　总结

　　蔡司工业质量解决方案，以工业显微镜、蓝光三维扫描仪、三坐标测量机、工业CT精密检测装备，覆盖电子行业从研发验证、制程管控到量产的全流程质量保障。
