蔡司三坐标精度密码丨探头与传感器的高效协作

　　探头、探头架、传感器是三坐标测量机的重要组成部分，充分了解这些组件，可高效利用三坐标测量机的各项功能，完成各种复杂的测量任务。

　　接触式扫描探头

　　单点探头：使用单点探头测量时，只会测量单个点，必须移动测针，并重复这一过程。测量点之间的条件通过插值计算，可能会导致测量偏差，适用于低通量和大公差的情况，可与蔡司RDS组合使用。

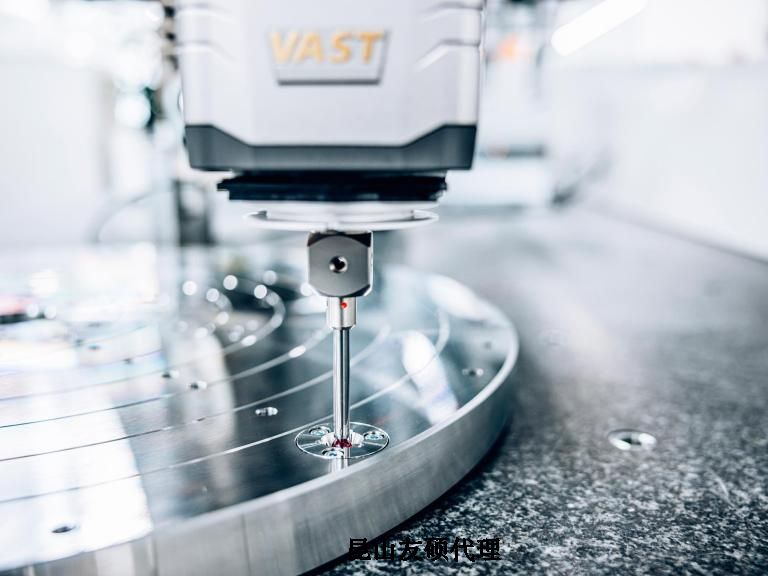

　　扫描探头：使用扫描探头技术时，扫描过程中探头可平稳连续的移动，能在极短时间内沿路径测量数百个点，这种工作流不仅能以更高的通量提供更多数据，还能节省大量时间，适用于高吞吐率和高精度要求的测量任务。

　　主动扫描探头：蔡司主动扫描探头技术，可实时控制测力线圈和电磁铁，在扫描路径上的任意点，对测针施加有效测力并追踪实际几何形状，以高灵活性实现快速、准确的扫描。

　　光学扫描探头

　　蔡司三坐标ViScan探头：光学二维图像传感器，高效测量所有空间方向，适合小型或2D几何形状，可靠的自动对焦可用于深度测量。

　　蔡司三坐标探头DotScan：用于捕捉自由形状表面的光学传感器，色阶白光轻松应对表面具有敏感性、高反射性、低对比度的测量问题。

　　蔡司Eagle Eye：聚焦车身测量，基于全新光学测量技术，最多节省85%的车身测量时间，有效消除劳动密集型步骤，提高冲压件的质量。

　　蔡司三坐标探头LineScan：是使用点云捕捉整个形状表面的首选工具，多种规格可供选择，广泛应用于车身CAD检测、间隙和对齐测量、电动机的体积分析、航空航天喷气发动机金属铸件自由形状区域的质量检测、旋翼和机翼部件、医疗系统的数字X射线感光板的平整度检测、能源方面风力和水力涡轮机叶片的CAD测量和逆向工程、造船业的船舶发动机气缸体CAD比较等。

　　测头架和测头座

　　蔡司RDS：蔡司RDS关节式系统尤其适用于测量复杂工件，其测头以2.5度为增量，最多可达20736个位置，可全面检测工件每个细微特征。利用切换工具RDS-CAA，用户只需标定几个角度位置或空间方向，再使用控制面板上的RDS进行定位即可，实现了更短的标定时间。

　　蔡司DSC：具有高动态、高扭矩以及出色的精度，内置碰撞保护装置，安全性极高。旋转轴A可旋转n×360，最大角速度180°/s，最大扭矩3.0Nm，可用于各种测量任务。

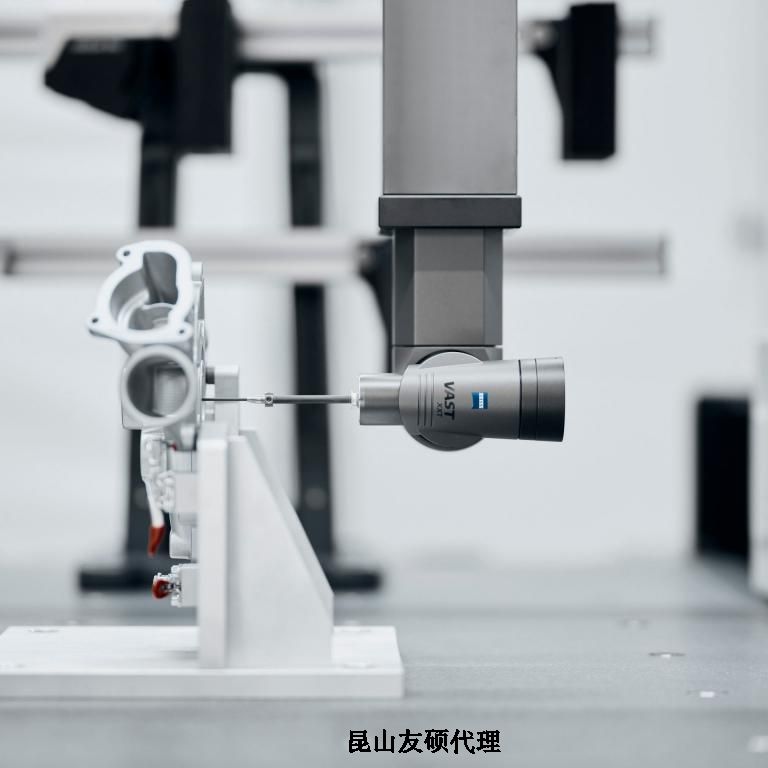

　　蔡司ZAS：是一种由电机驱动、软件控制的关节式测针选件，可在一个平面内旋转，取代了固定测针，可在不更换测针的情况下实现不同角度位置测量。与蔡司高性能测头VAST gold兼容，凭借关节式测针的稳定性，实现极高的精度，另外只需几秒便能设置好相应的角度位置，节省了时间和额外的测针系统存储空间。

　　粗糙度传感器：

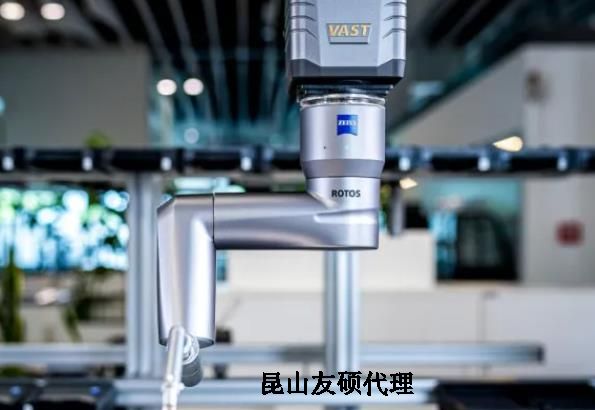

　　测量全新维度，蔡司三坐标探头ROTOS采用模块化设计和三轴旋转，易于更换的测针臂进一步拓展了应用范围;由数控程序控制测量，可通过离线模式拟进行编程，并提供PiWeb标准化测量报告。
